Вложения:
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/Log_NV_v1.1.pdf)NV_v1.1.pdf[Руководство НВ блютус]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/Log_NV_v2.1.pdf)NV_v2.1.pdf[Руководство НВ блютус]
Скачать этот файл (NV12_v14.pdf)NV12_v14.pdf[Руководство НВ12]
Скачать этот файл (NV14_v14.pdf)NV14_v14.pdf[Руководство НВ14]
Скачать этот файл (NV14_v17.pdf)NV14_v17.pdf[Руководство НВ14]
Скачать этот файл (NV15_v1.1.pdf)NV15_v1.1.pdf[Руководство НВ15]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/NV16_v1.0.pdf)NV16_v1.0.pdf[Руководство НВ16]
Скачать этот файл (NV17_v1.0.pdf)NV17_v1.0.pdf[Руководство НВ17]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/NV19_v1.0.pdf)NV19_v1.0.pdf[Руководство НВ19]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/NV_Reader27.apk)НВ блютус v2.7 андройд[Андройд 6.0 - 13.0]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/NV_Reader280.apk)НВ блютус v2.8 андройд[Андройд 6.0 - 13.0]
Скачать этот файл (Pinzet_ab1.35.rar)AB1.35[Прошивки для НВ10, НВ11]
Скачать этот файл (Pinzet_c1.31_d1.14.rar)C1.31[Прошивки для НВ12]
Скачать этот файл (Pinzet_d1.50.rar)D1.50[Прошивка для НВ14]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/Pinzet_NV15_E1.28.zip)E1.28[Прошивка для НВ15]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/Pinzet_NV16_G1.14.zip)G1.14[Прошивка для НВ16]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/Pinzet_NV16_G1.16.zip)G1.16[Прошивка для НВ16]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/Pinzet_NV17_F1.24.zip)F1.24[Прошивка для НВ17]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/Pinzet_NV17_F1.26.zip)F1.26[Прошивка для НВ17]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/Pinzet_NV19_H1.06.zip)H1.06[Прошивка для НВ19]
Скачать этот файл (Pinzet_nv1_v1.92.rar)V1.92[Прошивка для НВ1]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/setup_v1.8.zip)НВ блютус v1.8 windows[Установщик программы]
Доступ по ссылке (http://rlc-esr.ru/attachments/article/64/setup_v2.15.zip)НВ блютус v2.15 windows[Программа]

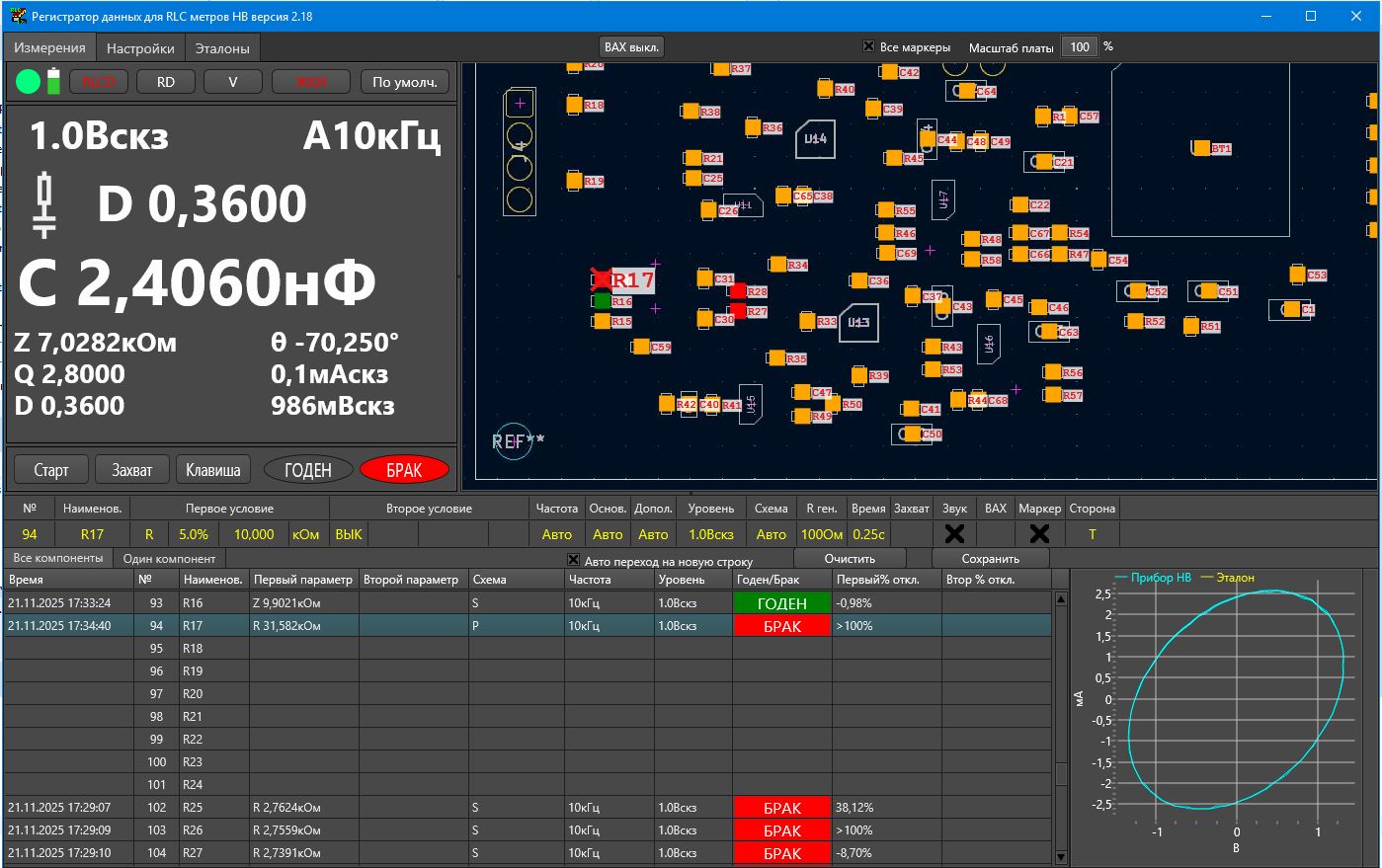

30.10.24     Программа  для windows v2.15. Программа v2.8  для  андройд.

03.09.24     Программа  для windows v2.14
30.08.24   Прошивка H1.06,  Программа  для windows v2.13.,  Руководство для работы с программой блютус версий 2.1
                 Для программы добавлен: Тест диодов, устранены ошибки  в работе, зависания под windows11.
10.07.24  Руководство для работы с программой блютус версий 2.0.
03.07.24  Прошивка H1.05. Устранено: неправильное направление значка диода.
28.06.24  Обновление блютус вариантов. Прошивка H1.04,  Прошивка F1.26 для работы с программой  для windows v2.12.
                 Программа v2.7  для  андройд (ВАХ для НВ17).
14.06.24  Прошивка H1.03. Программа v2.6  для  андройд (добавлен ВАХ для НВ19).
09.04.24  Для блютус версий добавлена поддержка НВ19. Программа  для windows v1.8, программа v2.5  для  андройд.
20.07.23   Прошивка G1.16
04.06.23  Прошивка F1.24
                 Добавлено: ВАХ
29.03.23   Прошивка G1.14
05.02.23   Прошивка F1.23
               Устранено: "заторможенность" режима  RD-авто на части приборов
03.02.23   Прошивка G1.10
                Добавлено: тест диодов через 1,6кОм резистор.
26.01.23   Прошивка G1.09, программа v2.4  для  андройд.
                Добавлено: поддержка андройд 12
17.12.22  Программа v2.3  для  андройд.
                Измененоавтоматическое масштабирование экрана на ручное.
07.12.22  Прошивка G1.07, для блютус версии - программа  для windows v1.7, руководство  по блютус версии V1.1, программа v2.2  для  андройд.
                Добавлено: автоматическое масштабирование экрана под андройд.
                   Устранено: ошибки  в работе НВ16.
02.12.22  Программа v2.1  для  андройд 5.1 и выше
26.06.22  Прошивка F1.22
                  Устранено: ошибки  в работе
11.06.22  Прошивка E1.28
06.06.22   Прошивка F1.21
                Устранено: ошибки  в работе
05.06.22   Прошивка E1.27
                 Устранено: ошибки  в работе
21.02.22   Прошивка E1.26
                 Устранено: ошибки  в работе  экономных режимов.
21.01.22   Прошивка E1.25
20.01.22   Прошивка F1.20 для блютус версии - программа  для windows v1.6, Программа v2.0  для  андройд 7, 8, 9
              Улучшено:   Добавлены дополнительные параметры ток, напряжение на элементе.
25.12.21   Прошивка F1.19
             Добавлено: В режиме С>0,5мкФ  эконом режим, режим захвата.
05.12.21   Прошивка E1.24,  для блютус версии - программа  для windows v1.5
               Добавлено: В режиме С>0,5мкФ  эконом режим.
02.12.21   Прошивка E1.23,   Программа v1.9  для  андройд 7 и выше
           Добавлено: В режиме С>0,5мкФ  режим захвата.
23.11.21   Прошивка E1.22,   Программа v1.8  для  андройд 7, 8, 9
                 Улучшено:  соединение блютус устройств. Добавлены дополнительные параметры на экран, значок батарейки.
14.10.21   Прошивка E1.21
27.09.21   Прошивка E1.20
                 Устранено: ошибки в работе
20.09.21  Прошивка F1.17,  Прошивка E1.19
                 Устранено: ошибки в работе
18.09.21  Прошивка F1.16
                Переработан режим RD-диод (подрежим авто) для лучшего определения внутрисхемно  диодов.
29.05.21  Прошивка E1.18
                 Устранено: ошибки в работе
26.05.21  Прошивка F1.14
               Добавлено: В режиме RD-диод дополнительная калибровка. В режиме Напряжений косвенное измерение тока на внешнем шунте.
25.05.21  Прошивка F1.13
                Устранено: ошибки в работе
20.05.21  Прошивка F1.12, Руководство НВ17 v1.0
                Добавлено: частота 50Гц в подрежиме C>0.5мкФ  для измерения емкостей 10 - 40мФ. Выбирается автоматически.
19.05.21  Прошивка F1.11
                Устранено: ошибки в работе
08.05.21  Прошивка F1.10
04.05.21  Прошивка F1.09
                Добавлено: в режиме генератор сигналы "пила", "меандр".
02.05.21  Прошивка F1.08
              Устранено: ошибки в работе. Добавлена рокировка в меню на действия джойстиком.
30.04.21  Прошивка F1.06
                Устранено: ошибки в работе
               Добавлено: режим генератор. Перед первым включением режима нажать в системном меню пункт "по умолчанию".
23.04.21  Прошивка F1.05
                Устранено: долгое выключение прибора в RLCD режиме.
15.04.21  Программа v1.6  для  андройд 10 и выше .
20.09.20  Прошивка E1.16, для блютус версии - программа для windows v1.4
                Устранено: ошибки в работе
24.04.20  Прошивка D1.50
                 Устранено : найденные ошибки
23.03.20  Прошивка E1.14, программа для  андройд v1.5
                  Устранено: ошибки в работе блютус версии
21.03.20  Программа для  андройд v1.4
25.02.20  Прошивка E1.13
                Устранено : найденные ошибки.
05.02.20 Прошивка E1.12
                 Доработана:  Блютус версия .
25.12.19 Прошивка E1.10
                 Устранено : ошибки эконом режима.
23.12.19 Прошивка E1.09  ,  Для блютус версии - программа для windows и андройд v1.2
               Доработан: эконом режим в RLCD режиме.
               Изменен:  протокол передачи для блютус. С предыдущими версиями программ данная прошивка работать не будет.
              Добавлено: отображение режимов RD и напряжения в программах блютус версии.
15.12.19 Прошивка E1.08
              Добавлено: дополнительный эконом режим в RLCD режиме. Переключения режимов: системные-питание-экон.режим.
03.12.19 Прошивка D1.49
               Улучшено :  управление в режиме RD.
29.11.19 Прошивка E1.07
               Устранено : ошибки в отображении диодов.
28.11.19 Прошивка D1.48
                 Добавлено: в RD режиме уровень 20мВ для теста резисторов.
25.11.19 Прошивка E1.06
              Устранено : ошибки в отображении RLCD режиме.
06.11.19 Прошивка E1.05
             Устранено : ошибки в работе режима RD для "левой руки". Ошибки в определении резисторов "2.5кОм" в режиме RLCD.
31.10.19 Прошивка D1.46
            Устранено : ошибки в работе режима RD для "левой руки".
01.09.19 Прошивка D1.45
            Устранено :ошибки в работе режима С>40мФ на части приборов.
24.08.19 Прошивка D1.44
               Добавлено: В подрежиме C>0.5мкФ добавлено число для внутрисхемного определения негодных "параллельно" стоящих конденсаторов.
07.03.19 Прошивка D1.43,  Руководство НВ-14 версия 1.7
02.02.19 Прошивка D1.42
              Устранено :ошибки в отображении фазового угла.
29.11.18 Прошивка D1.41
                Устранено : найденные ошибки
09.11.18 Прошивка D1.40
                Улучшено :  распознавание низкодобротных индуктивностей в режиме RLCD.
                Устранено : найденные ошибки в режиме RD, Напряжений.
19.08.18 Прошивка D1.39
               Улучшен : Режим осциллограф. Добавлен подрежим "Лупа". Алгоритм подрежима, от выводимого сигнала на экран в обычном режиме осциллографа, отделяет постоянную составляющую и выводит на экран только переменную, увеличенную в 1...16 раз. Включение и выключение подрежима по часовой до 2 пика [изменяется только когда установлена авто-развертка (авто-размах)]. При этом на экран в 3 строчке вместо частоты выводится значение постоянного напряжения сигнала.
12.08.18 Прошивка D1.38
               Устранено : найденные ошибки в режиме осциллограф, КЗ витков.
13.06.18 Прошивка D1.36
                Устранено : найденные ошибки.
25.04.18 Прошивка D1.35
               Устранено : найденные ошибки  с отображением в режиме осциллограф.
24.04.18 Прошивка D1.34
               Устранено : найденные ошибки.
31.03.18 Прошивка D1.33
                Устранено : найденные ошибки с выключением и сном прибора в режиме напряжений.
19.03.18 Прошивка D1.32
              Устранено : найденные ошибки в режиме осциллограф.
17.03.18 Прошивка D1.31
                незначительные улучшения.
25.02.18 Прошивка D1.30
                 Устранено : найденные ошибки.
03.02.18 Прошивка D1.29
                Улучшена: чувствительность при измерении переменного напряжения.
05.01.18 Прошивка D1.28
                Изменено: а) В режиме RLCD (основной параметр и частота - авто), при подключенном электролите, поворот против часовой изменяет напряжение (быстрый аналог меню С-напряжение)
                                б) В режиме RLCD (основной параметр С>1мкФ) поворот против часовой изменяет напряжение. Выбор емкостей >40мФ перенесен на нажатие на центр до 2 пиков.
01.09.17  Прошивка D1.27
               Устранено : ошибки работы в режиме RD при старте прибора в этом режиме.
12.08.17  Прошивка D1.25 (старое меню), Прошивка D1.26,  Руководство НВ-14 версия 1.6
               Устранено : ошибки работы частотомера.
11.08.17  Прошивка D1.23 (старое меню), Прошивка D1.24
               Устранено : ошибки работы генератора.
09.08.17  Прошивка D1.22,  Руководство НВ-14 версия 1.5
30.07.17  Прошивка D1.21 с меню как в руководстве 1.4.
               Добавлено: фазовый угол. Отображение совместно с импедансом.Z.
               Устранено : найденные ошибки.
28.07.17  Прошивка D1.20 с меню как в руководстве.
             Изменено: а) подкорректирован автомат переключения частот. б) Электролиты в "автомате" измеряются на частотах 120Гц (было 100Гц) и 100кГц.
             Устранено : найденные ошибки.
18.06.17  Прошивка D1.19
              Удалено:  показания прямого тока для светодиодов. Режим в доработке.
              Устранено : найденные ошибки.
 14.06.17  Прошивка D1.18
               Добавлено: в доп.меню  в режимах  RLCD после "По часовой 1 пик", если не нажимать джойстик меняется основной параметр R-C-L-авто
              Устранено : найденные ошибки.
12.06.17  Прошивка D1.17
                Изменено: меню:  а. Режим C+ESR перенесен в режим RLCD. Основной параметр: C >5000мкФ. б) Запоминается "хождение" по меню. в) удержание до 2 пика при выборе параметров режима RLCD, RD, Частотомер сохраняет параметры в EEPROM. г) доп.меню  в режимах  RLCD, RD, частотомер. Выбор при включенном режиме "По часовой 1 пик".
                Добавлено:  показания прямого тока для светодиодов.
                Устранено : найденные ошибки.
16.05.17  Прошивка D1.16
                Изменено:  Полярность на щупах во время измерения сопротивлений на постоянном токе.
                Устранено : найденные ошибки.
10.05.17  Прошивка D1.15
               Изменено: светодиоды (p-n переходы, открывающиеся при напряжении >1В) на новых приборах будут определяться только при подключении катодом к "плюсовому" щупу. Доработана схема от выгорания микропроцессора, после измерения не разряженного конденсатора. Форум.
               Добавлено сохранение последнего работающего режима возможно и из пунктов режима частотомер.
14.04.17  Прошивки D1.14, C1.31
               Добавлено  режиме КЗ витков на экран НВ14 добавлена  картинка затухающих колебаний.
               Устранено : найденные ошибки.
 08.04.17  Прошивка C1.30
               Добавлено: в тестовом режиме добавлена частота 150кГц в RLCD режиме. Тестируем, пишем на форум..
                                  В режиме КЗ витков на экран НВ12 добавлена  картинка затухающих колебаний.
 04.04.17  Прошивка D1.13
                Устранено : ошибка работы режима генератор в прошивке D1.12.
               Прошивка D1.12
               Добавлено: в тестовом режиме добавлена частота 150кГц в RLCD режиме. Тестируем, пишем на форум...
               Устранено :  неточности с калибровкой в RD режиме. После прошивки обязательно дополнительно прокалибровать с замкнутыми щупами в ручной режиме определения полярности диода.
05.03.17  Прошивка D1.11
               Добавлено: дополнительное условие включения экономичного режима - прибор должен быть неподвижен.
 03.03.17  Прошивка D1.10
               Устранено:  неточности в отображении сетки в режиме осциллограф.
              Добавлено:  В RLCD, RD, C+ESR режиме звуки будут тише (короче) при активном сопротивлении от 1 до 10 Ом.
22.02.17  Прошивка D1.09
               Устранено:  неточности в работе режимов напряжения, диода.
 13.02.17  Прошивка D1.07, C1.29.
                  Устранено:  неточности в работе режимов напряжения, диода (НВ14) и осциллографа. В режиме напряжения выводится напряжение пик-пик.
09.02.17  Прошивка D1.06, C1.28. Руководство НВ-14 версия V1.4
                  Добавлено:  уровень тестового сигнала 100мВ в RD режиме для измерения сопротивления резисторов на постоянном токе. Повторный поворот против часовой до 2 пиков, включит данный режим.
31.01.17  Прошивка D1.05, C1.27. Руководство НВ-14 версия V1.3
                  Устранено:  неточности в работе после выхода из режима "сна" в RD режиме.
12.01.17  Прошивка D1.05, C1.27. Руководство НВ-14 версия V1.2
                 Устранено :  неточности в работе.
08.11.16   Прошивка D1.03, C1.25
                Добавлено: НВ-12 - В RLCD режиме, при подключенной детали, если нажать на переключатель и удерживать до 2 пиков, то прибор переходит в относительные измерения.  На экране в доп. строке отображается процент отличия от исходной детали в процентах %.
                Изменено: НВ-12 -в "последних" вложенных меню, если не нажимать переключатель после выбора, то прибор по истечении 2-3 секунд переключается в главное меню, а из менюшек режима RLCD переходит в измерения. Добавлена задержка при переключении экрана "правша-левша".
                Устранено :  НВ-14 неточности в работе меню.
29.10.16   Прошивка D1.02.
               Добавлено:  а) в меню Системные прибора пункт Джойсик. Состоит из  включения - выключения рокировки действий переключателя в меню, а также возможность дублирования системных звуков подсветкой индикатора. б) В RLCD режиме, при подключенной детали, если нажать на переключатель и удерживать до 2 пиков, то прибор переходит в относительные измерения.  На экране дополнительно отображается процент отличия от исходной детали в процентах %.
              Изменено: в "последних" вложенных меню, если не нажимать переключатель после выбора, то прибор по истечении 2-3 секунд переключается в главное меню, а из менюшек режима RLCD переходит в измерения. Добавлена задержка при переключении экрана "правша-левша".
15.10.16   Прошивка D1.01.
               Добавлено:  рокировка действий переключателя в меню.
08.10.16   Руководство НВ-14 версия V1.0.
16.08.16   Прошивка C1.24.
              Добавлено: диагностика каналов U и J для ремонта прибора. Для отображения дополнительных пунктов меню заходим меню - системные -серийный номер и поворачиваем  регулятор против часовой. Пункты появятся в меню режимов.
16.05.15   Прошивки C1.23, V1.92,A1.35,B1.35, руководство НВ-12 версия V1.4.
              Устранены найденные ошибки и неточности в работе.
15.03.15   Прошивки C1.22, V1.91,A1.34,B1.34.
             Изменен:  вывод показаний на экран в RLCD режиме. К примеру вместо 1.500нФ выводится 1500рФ.
14.02.15   Прошивка C1.21-   версия прошивки С1.20 на английском языке
18.01.15   Прошивки C1.20, V1.90,A1.33,B1.33.
            Добавлено: в НВ-1, НВ-10, НВ-11 показания импеданса. Выбор в меню  RLCD - основной параметр - импеданс.
             Устранены  в НВ-12( прошивка С1.19) ошибка отображения меню системные-звук.
12.01.15   Прошивки C1.19,A1.32,B1.32.
             Устранены  ошибка работы счетчика в режиме частотомер, нечеткое определение направления диода  в режиме RLCD при автоматическом уровне тестового сигнала.
06.01.15   Прошивки C1.18, V1.89,A1.31,B1.31.
            Добавлено: в НВ-12 показания импеданса. Выбор в меню  RLCD - основной параметр - импеданс.
             Устранены  найденные ошибки.
21.12.14   Прошивка C1.17
            Добавлено: в C+ESR режиме для выбраковки электролитов по ЭПС(ESR) в память прибора занесена таблица. Включение и выключение- поворот по часовой до 2 пиков. Напряжение выбирается при входе в режим.
              Улучшено внутрисхемное распознавание p-n переходов  в "автомате" ( режим RD).
26.11.14   Прошивка C1.16
            Добавлено: в RLCD режиме для выбраковки электролитов по ЭПС(ESR) в память прибора занесена таблица для LOW ESR конденсаторов по уровню -10.
15.11.14   Прошивка C1.15
           Добавлено: в RLCD режиме для выбраковки электролитов по ЭПС(ESR) в память прибора занесена таблица для стандартных алюминиевых конденсаторов. Нужно  выбрать напряжение на конденсаторе через меню или при подключенном электролите регулятор по часовой (против) часовой. На экран дополнительно выводятся 2 цифры. 1-я - инфо о качестве конденсатора. Положительные значения - брак. 2-я цифра - выбранное напряжение.
           Изменено:  в режиме сна на экран дополнительно выводиться напряжение аккумулятора.
            Устранены:  в RD режиме проблемы с отображением значков элементов.

11.11.14    Прошивка C1.14

             Изменены:   в RLCD режиме. Когда второй параметр установлен в авто, то для индуктивностей с Q>1 выводиться добротность, а  при Q<1 - сопротивление Rs.

             Добавлено:  измерение тока на шунтах. В обесточенной схеме  измеряем сопротивление  резистора-шунта(режим RD), через который планируется измерять ток. Нажав на переключатель (ждем второго пика) сохраняем данные.                                 Включаем режим Напряжений. Нажимаем на переключатель до 2 пика. Включиться режим измерения тока. В верхней строчке выводится  сопротивление шунта с учетом сопротивления пинцета. В нижней - ток .

03.11.14   Прошивки  V1.88,A1.30,B1.30, руководство НВ-12 версия V1.3

             Изменены:  в RLCD режиме. Когда второй параметр установлен в авто, то для индуктивностей с Q>1 выводиться добротность, а  при Q<1 - сопротивление Rs.

             Устранены:  в НВ-1 неточности заряда аккумулятора.

30.10.14   Прошивки  V1.87,A1.29,B1.29, C1.13, руководство НВ-12 версия V1.2

             Изменены:  пункты меню системные- звук -(громко,средне,тихо). Их действие распространяется на все звуки пищалки прибора.
26.10.14   Прошивки  V1.86,A1.28,B1.28, C1.12
              Добавлено:  а) в RLCD режиме второй параметр-режим авто. Для конденсаторов отображается тангес угла потерь, для индуктивностей с R>10 Ом -добротность. При выбраной функции-значек "а" после символа второго параметра(после R). Также уровень тестового сигнала должен быть выбран не авто!! б)В режиме RLCD добавлен "рисунок" выбранной схемы замещения.
                   Возврат:  а) функций в НВ-10,НВ-11 удержания данных в режимах RLCD и Напряжение. Функция в режиме RLCD переработана. При выбранной функции, после "захвата" детали прозвучит короткий звук пищалки. Показания удерживаются на экране после отключения детали. Сбросить можно подключением новой детали или замкнув щупы. б) Тестовых частот 20-75кГц в НВ-11.
             Удалено: бегущая шкала во всех режимах.
28.09.14   Прошивки  V1.85,A1.27,B1.27,C1.11
                   Улучшена:   функциональность режима генератор . Подробнее в текстовом файле к прошивке.
               Удалены:    функции удержания данных в RLCD  режиме(НВ-10) и в  режиме напряжений(НВ-11,НВ-10), дополнительный список тестовых частот 20-75кГц в RLCD  режиме(НВ-11).
06.09.14   Прошивки  V1.84,A1.26,B1.26, C1.10
                   Добавлен режим генератора . Сигнал синус от  20Гц  до 300кГц (в НВ-1 - 20Гц...50кГц). Максимальное разрешение 0,1Гц.
               Удалена:    функция удержания данных в RLCD режиме(НВ-11).
19.07.14   Прошивки  V1.83,A1.25,B1.25, C1.09
                   Улучшено:  быстродействие "автомата" в RLCD  режиме.
                 Устранены:  найденные ошибки.
27.06.14  Прошивки  V1.82,A1.24,B1.24, C1.08, руководство НВ-12 версия V1.1, программа для настройки НВ-12   v1.0.
               Добавлены:  показания обратного тока через диод в режиме RLCD.
                   Улучшенав RLCD режиме - реакция прибора на действия с переключателем и быстродействие "автомата" по определению диодов .
19.06.14  Прошивки  V1.81,A1.23,B1.23, C1.07
Удален:  пункт меню  RLC+диод - основной параметр - RLCDавто.
Изменен:  внешний вход для режима частотомер для НВ-10,11,12. Разъем USB вывод 2.
14.06.14  Прошивки  V1.80,A1.22,B1.22, C1.06
                   Изменено: системное меню в НВ-12  .
                   Устранены:  ошибки  в работе режима частотомер.
23.05.14  Прошивки  V1.79,A1.21,B1.21, C1.05
               Добавлено:  В режиме RLC+диод автоматическое снижение уровня тестового сигнала до 100мВ при внутрисхемных измерениях. В меню выбрать: RLC+диод -Уровень сигнала- Авто. В вернем левом углу появиться значок "А". При выбранном  основном параметре RLCD изменение уровня не будет.
                   Устранена:   в НВ-12 ошибка входа в режим напряжений (прошивка С1.04)
              Удален: в НВ-1 выбор тестового сигнала 0.2В.
                  Изменен: в НВ-1 изменен уровень тестового сигнала с 0.6В на 0.3В.
21.05.14  Прошивки  V1.78,A1.20,B1.20, C1.04
               Добавлено:  В режимах RLC и C+ESR предупреждение о необходимости изменения тестового сигнала при внутрисхемных измерениях. На экран выводиться значок диода и направление p-n перехода.
                   Устранена:  ошибка отображения сопротивления в режиме R+диод в НВ-12
05.05.14  Прошивки  V1.77,A1.19,B1.19, C1.03
                    Устранены:  найденные ошибки.
28.04.14 Прошивки  B1.18 и C1.02
               Добавлено:  В НВ-11 дополнительно частоты 40кГц, 60кГц. НВ-12 в меню сиcтемные - пункт, отключающий функцию "выключения прибора экраном вниз"
                    Устранены:  найденные ошибки.
06.04.14  Прошивки V1.76, A1.17,  B1.17 и C1.01
               Добавлено: тестовая частота 120Гц. В НВ-11 дополнительно частоты 20кГц, 30кГц, 50кГц,75кГц. В НВ-12 - частоты 20кГц, 30кГц, 40кГц50кГц,60кГц,75кГц.
                     В НВ-11, 12  нажимаем на переключатель до второго пика. Поворот против часовой выбор нужной частоты. Выход из режима также переключатеь до второго пика.
                     В НВ-12 - эконом режим в RLC и С+ESR.  Лежит на столе - находится в полусонном режиме(кушает несколько мА). Берем в руки- прибор просыпается и выходит на рабочий режим. Включается и выключается в системном меню.
22.02.14 Прошивки  A1.16 и B1.16
               Добавлено: сохранение настроек прибора в файл перед прошивкой (в папку Мои документы). Контроль ошибок при прошивке.
21.12.13  Прошивки V1.75, A1.15 и B1.15 .  Программа для настройки НВ   v2.3
               Добавлено: в системном меню-звук  добавлен тихий режим зуммера.
                    Устранены:  ошибки отображения заряда в НВ-1.
14.12.13  Прошивки V1.74, A1.14 и B1.14
               Добавлено:  в системном меню пункт звук (включает и выключает звуки пищалки при манипуляциях с многофункциональным переключателем).
                    Устранены:  найденные ошибки.
23.11.13  Прошивки V1.73, A1.13 и B1.13
                    Улучшено: Корректное распознавание  "мелких" индуктивностей   на частотах 10кГц и выше.
                    Устранены:  найденные ошибки.
08.11.13  Прошивки V1.72,  A1.12 и B1.12
                      Устранены: найденные ошибки.
04.11.13  Прошивки V1.71,  A1.11 и B1.11.
                     Добавлено:  В  режиме C+ESR добавлен новый режим определения емкости и ESR для конденсаторов  47000мкФ...680000мкФ. Проверено только на конденсаторах 100000мкФ. Включается режим поворотом против часовой в режиме C+ESR.
15.09.13  Прошивки V1.70,  A1.10 и B1.10. Программа для настройки НВ   v2.2
                      Устранены: ошибка работы  в режиме RLC "авто-частота" (неправильные показания тангенса угла потерь для конденсаторов выше 0.9мкФ.).  В режиме R+диод корректная  калибровка  на всех приборах  (установка нулевых показаний обратного тока)  .
                      Добавлено:  В НВ-10 тестовая частота 40кГц (кондесатор С9 желательно заменить на 510рФ NP0).
                      Изменено:  размах сигнала в НВ-10, НВ-11 уменьшен с 0.6В до 0.3В.
05.07.13  Прошивки V1.69,  A1.08 и B1.08
                     Устранены: найденные ошибки.
17.06.13  Прошивки V1.68, A1.07 и B1.07
                      Устранены: ошибки работы  в режиме "RLC-авто" ( откат работы "автомата " RLC к алгоритму прошивок от 19.05.13 и удален  новый алгоритм( см. 04.06.13) определения диодов.)
                      Изменено:  увеличено время удержанания показаний в режиме RLC.
06.06.13  Прошивки V1.67, A1.06 и B1.06
                  Устранены: ошибки работы удержания данных в режиме напряжений ("переход через 3.4В" ).
04.06.13  Прошивки V1.66, A1.05 и B1.05
                       Добавлено:   в режиме RLC  функция удержания данных на экране ( включение в меню  RLC.). В режиме "RLC-авто"   новый алгоритм определения диодов (не выключаемый). В режиме напряжений- удержание максимального (значек "В" в левом верхнем углу ) или минимального( "Н") значения. Переключение поворотом регулятора против часовой до 2 пиков.
                      Улучшено: Корректное распознавание  "мелких" индуктивностей в автоматическом режиме.
                      Изменено: При выбранной частоте "авто" измерение емкостей больше 0,9мкФ (было 1мкФ) происходит на частоте 100Гц, а ESR на частоте 10кГц (100кГц для НВ-11).
19.05.13  Прошивки V1.65, A1.04 и B1.01
                      Улучшено:  Добавлена функция определения короткозамкнутых витков в трансформаторах и дросселях. Описание здесьУменьшено время старта прибора.
11.05.13  Прошивки V1.64, A1.03 и B1.00 . Программа для настройки НВ   v2.0
                      Изменено: объединены режимы диод и измерения сопротивлений на постоянном токе. Включение определения диода в RLC режиме перенесено в пункт меню "Основной параметр" .  Удалены пункты меню "сохранить" . Действие перенесено на  нажатие  до двух пиков. По пункту меню RLС,Напряжение и.т.д, в меню выбора режимов - сохранение режима (прибор включается в этом режиме).  По пункту меню "Пуск" для включения RLC режима - сохранение параметров RLC.
13.04.13  Прошивки V1.63 и A1.02
                      Устранены: найденные ошибки.
25.03.13  Прошивки V1.62 и A1.01
                 Улучшено:  быстродействие "автомата" в RLC и  RLC+диод режимах. Корректное распознавание  "больших" емкостей в автоматическом режиме.
                Добавлено:    В режиме RLC калибровка с замкнутыми и разомкнутыми щупами производиться одновременно на 3 частотах.
05.03.13  Прошивка V1.61
                  Изменено:     В режиме RLC и С+ESR для показаний ESR введена поправка, приближающая к измерению синусом частотой 100кГц. Устранены найденные ошибки.
01.02.13  Прошивка V1.60
                  Изменено: меню прибора. Устранены найденные ошибки.
29.12.12  Прошивка V1.59
                     Добавлено: в режиме осциллограф (ждущая развертка)  запоминается 640 точек. Вывести на экран можно по 90 точек. Сохранение параметров   T/пикс  и V/дел при выходе из режима.
16.12.12  Прошивка V1.58, Программа для настройки НВ-1 v1.3
                     Добавлено:   режим "ждущий осциллограф". В режиме   осциллограф нажимаем на центральную кнопку до 2 пиков. Выбираем нужный  размах и развертку. Нажимаем еще раз на центр(до 2 пиков). На экране надпись"ЖДЕМ".  Подаем сигнал на вход......
                     Удалены:  пункты меню "звук" в системном меню.
12.10.12  Прошивка V1.57
                     Изменено:    в режиме осциллограф  поворот против часовой (до 2 пиков) -  выбор изменения T/пикс или V/дел .
                                             Поворот по часовой (до 2 пиков) -переход в автоматический режим выбора  T/пикс или V/дел.
                                             Перед   T/пикс  и V/дел . на экран выведено обозначение автоматического режима.
04.10.12  Прошивка V1.56  , Программа для настройки НВ-1 v1.2
                      Удалены:  пункты меню "Осциллограф".
                      Добавлено:  в режиме осциллограф  поворот по часовой (до 2 пиков) - выбор изменения T/пикс. Против часовой (до 2 пиков) - выбор изменения V/дел.
                                               Поворот по часовой и против часовой(1 пик) изменяет соответственно T/пикс или V/дел .
                                              В озможна рокировка действий поворота переключателя по часовой и против в меню(через программу настройки v1.2).
                Изменено:    в режиме RLC при повороте переключателя против часовой (до 2 пиков) размах тестового сигнала меняется по кругу (2В-0.1В-0.6В).
24.09.12  Прошивка V1.55
                      Улучшено:  быстродействие "автомата" в RLC и RLC+диод режимах.
                       Переработан. :  режим C+ESR
20.09.12  Прошивка V1.54  , Программа для настройки НВ-1 v1.1
                Изменено:  при "неправильном' положении бокового переключателя прибор включается в режиме напряжений.
                                            возможна рокировка действий длительного и короткого поворота переключателя по часовой в режиме RLC(через программу настройки v1.1)
25.06.12  Прошивка V1.53
                      ВосстановленаВозможность автоматического сохранения последнего режима.
16.06.12  Прошивка V1.52
                      Восстановлена: работа режима Осциллограф. Не работал в прошивках VR003,V1.50,V1.51
12.06.12  Прошивка V1.51
                      Исправлены: неточности с отображением в RLC режиме.
23.05.12  Прошивка V1.50
                      Добавлено: в режиме Диод ручной режим. Доработан автоматический режим - определяет диод с параллельно подключенным конденсатором меньше 220мкФ.
                                            Режимы меняется по кругу  (авто - ручной) поворотом  переключателя п ротив часовой .
17.05.12  Прошивка VR003
                      Исправлены: неточности со звуком.
                     Добавлено:  В режиме RLC на экран выведена буква А, когда стоит автоматическое определение основного параметра.
                                            При длительном нажатии( 2 пика)  по часовой основной параметр меняется по кругу  (авто -R - C - L).
                      Улучшено:  чувствительность с входа USB для режима частота и период сигнала.
13.05.12  Прошивка V1.49
                 Добавлено: в режиме частотомер - функция измерения длительности импульса с USB, измерение периода, скважности сигнала, функция счетчика.
                      Изменено: в режиме RLC доработана  аналоговая шкала.
                      Удалено:   меню   выбора входа и времени измерения для частотомера.
05.05.12  Прошивка V1.48
                   Добавлено: подсветка индикатора (описание на форуме)
28.04.12  Прошивка V1.47
                 Улучшено:  быстродействие "автомата" в RLC и RLC+диод режимах.
09.04.12  Прошивка V1.46
                 Добавлено: в режиме частотомер - функция измерения длительности импульса со щупов.
03.04.12  Прошивка V1.45
                  Исправлены: неточности со звуком и зарядом.
25.02.12  Прошивка V1.44
                   Изменено: Заменена индикации емкостей с 2.200 мФ на 2200 мкФ в режиме C+ESR.
23.02.12  Прошивка V1.43
                   Добавлено:   системные звуки по нажатию кнопок. Включение и выключение в меню системные - звук.
19.02.12  Прошивка V1.42
                  Исправлено: неправильное определение типа элемента (резисторы номиналами меньше 600 Ом. Баг был в прошивках VR002 и V1.41).
02.02.12  Прошивка V1.41 (в виде отдельного загрузочного файла!!! ) Программа для настройки НВ-1 v1.0
                   Добавлено: Отдельный режим C+ESR.
                                                 Возможность автоматического сохранения последнего режима.
24.12.11  Прошивка VR002
                   Изменено:  В режиме RLC ( частота стоит в авто) у конденсаторов емкостью более 1мкФ емкость измеряется на частоте 100Гц, а ESR на частоте 10кГц.
                                                Исправлены ошибки прошивки v1.40 (не работал частотомер с щупов)
13.12.11  Прошивка V1.40
                   Добавлено:  В режиме осциллограф снижена нижняя граница измерения. Улучшено восприятие отображаемого сигнала.
                                                В режиме частота  возможно программное управление внешним делителем на LMX2330.
                       Удалено:   меню -сетка. Сетка отображается всегда.
28.09.11  Прошивка V1.38
                   Добавлено: в RLC режиме добавлен размах тестового сигнала 0.1В.
                                                Реализован этап зарядки и при постоянном напряжении - аккумуляторная батарея заряжается полностью.
29.08.11  Прошивка V1.36 , Программа v1.6
                 Прошивка и программа для работы с  загрузчиком v1C.  Предыдущий bootloader также поддерживает загрузку.
27.07.11  Прошивка V1.35
                   Добавлено: в RLC режиме добавлена тестовая частота 20кГц. Длительное нажатие кнопки "-" вкл. данный режим или через меню.
                        Удалено:   режим измерения длительности импульса --работа его нестабильна.....
30.05.11  Прошивка V1.33, Программа v1.5
Добавлено:  Режим измерения сопротивлений на постоянном токе ( R17 необходимо заменить с 4.7к на 5.6k). Большим шрифтом выводится сопротивление. Мелким -  ток , проходящий через элемент от 1 нА до 65мкА . Установка нулевых показаний нажатием кнопки "+" при  разомкнутых и замкнутых    контактах.
                          В режиме частота при нажатии кнопки " -"  прибор переходит в режим измерения длительности импульса.
Изменено:    В режиме частота - время счета изменяется по кругу нажатием кнопки "+".
18.05.11  Прошивка VR001, Программа v1.4
Добавлено:  В режиме осциллограф--кнопки управления + и - изменяют развертку. В режиме частота - время счета.
Предупреждение об необходимости зарядить батарею в виде мигающей батарейки в левом углу.
При заряде, по истечении времени самоотключения, на экран прибора выводится информация о состоянии батареи.
В режиме диод добавлено измерение обратного тока протекающего через диод от 1 нА до 65мкА. Установка нулевых показаний при нажатии кнопки "+" в режиме диод.
В программе V1.4 забиты по умолчанию поправочные коэфф. усиления в каналах .
Удалено:  пункт меню "USB режим". Чтобы зайти в режим программирования (работы с компьютером),  необходимо при
                   нажатых кнопках + и - нажать и удерживать 3 сек. кнопку включения.
Исправлено: неправильный выход из пункта меню--"сетка".
13.05.11  Прошивка V1.32
Добавлено:  методика, позволяющая более точно откалибровать прибор(см.раздел настройки).
                        Установка нуля при нажатии кнопки "+" в режиме напряжения.
Удалено:  меню режима напряжения.
02.05.11  Прошивка V1.31, Программа v1.3
Исправлено: корректная работа коэфф. корректировки в каналах тока и напряжения.
Добавлено:  максимальное разрешение при измерении постоянного напряжения при вх. сопротивлении 1кОм 0.001мВ.
01.05.11  Прошивка V1.30
Исправлено:   корректная работа сигнала перегрузки в режимах напряжения и осциллограф.
23.04.11  Прошивка V1.29
Исправлено: корректная работа коэфф. "  времени самоотключения ".
Добавлено: реализована идея ребят с форума --автоматического переключения режима " левша-правша'.(необходима дополнительная установка 2 резисторов и датчика).
31.03.11 Прошивка v1.25
Добавлено:Выключение прибора по окончание зарядки. Звук в режиме Диод.
18.03.11 Прошивка v1.24
Добавлено: Анимация "батарейки" при заряде аккумулятора. Заменена индикация емкостей с 2.236 мФ на 2236 мкФ.
Исправлены баги: Звука в RLC режиме.
Удалено: Режим тест в режиме Осциллограф. Для проверки усиления AD8231 рекомендуется Прошивка v1.1.
12.03.11 Прошивка v1.22
Исправлены баги: Неправильные измерения в RLC режиме при размахе тестового сигнала 2В. (конденсатор 360нФ).
10.03.11 Прошивка v1.21
Добавлено: Возможность включать и выключать сетку в режиме прорисовки переменного напряжения (Осциллограф). Максимальное разрешение при измерении постоянного напряжения при вх. сопротивлении 1кОм 0.01мВ.
 Исправлены баги: Не было звука при ручном выборе тестовой частоты в RLC режиме, при R<10 Ом.
04.03.11  Прошивка v1.20, Программа v1.2
Увеличена стабильность и линейность измерений постоянного напряжения. Введена установка "нуля" в режиме измерения напряжений. Щупы при калибровке замкнуть!!! Максимальное разрешение при вх. сопротивлении 10 Мом 0.001В.
Прошивка v1.20 Программа v1.2 При установке программы указываем тот же путь, что и при установке драйверов!!!!
Исправлены баги: В программе V1.1 не обновляется запись "Текущая версия прошивки V..." при установленной галочке "сохранить константы". В прошивке V1.1 отсутствовал заряд аккумулятора.
22.02.11 Обновление прошивки. Режим осциллограф как на картинках. Прошивка v1.1

Template Settings
Select color sample for all parameters
Red Green Blue Gray
Background Color
Text Color
Google Font
Body Font-size
Body Font-family
Scroll to top
