Массовое применение в современных электронных устройствах SMD компонентов, которые имеют, кроме миниатюрных размеров, конструктивы, приспособленные для поверхностного монтажа, вызвало другие проблемы – трудность измерения параметров этих элементов в процессе настройки или поиска неисправностей, вследствие затрудненного к ним доступа на платах. На сверхминиатюрные компоненты нет возможности нанести маркировку (в первую очередь это касается пассивных компонентов) и проблема их сортировки тоже достаточно актуальна. Но прогресс не стоит на месте, и когда есть спрос, всегда рождается предложение. Пинцеты-мультиметры НВ-1, НВ-10, НВ-11 в значительной мере решают все эти проблемы. Пинцеты разработаны специально для применения при настройке и тестировании SMD компонентов на печатных платах.
Основные возможности мультиметра:
- Автоматическое распознавание компонента сопротивление, индуктивность, емкость, диод.
- Режим измерения одного параметра.
- Измерение ЭПС(ESR) конденсаторов.
- Автоматическая или ручная установка частоты измерений.
- Автоматическое определение полярности диодов и их короткого замыкания.
- Измерение постоянного напряжения.
- Автоматическое определение полярности напряжения.
- Измерение частоты, периода, длительности импульса, скважности сигнала.
- Прорисовка переменного напряжения в виде осциллографического графика.
- Установка периода измерения.
- Управление одним регулятором.
- Выбор любого начального режима при включении прибора.
- Дисплей, отображающий несколько параметров.
- Установка параметров дополнительного дисплея.
- Изменение отображения на экране при работе правой или левой рукой.
- Звуковая индикация.
- Сигнализация разряда аккумулятора.
- Контроль зарядки аккумулятора.
- Автоматическое выключение при бездействии.
- Обновление программного обеспечения.
|
Технические характеристики НВ-11
|
|
|
Параметры измерения
|
C+R (ESR), L+R, R
|
|
Тестовая частота
|
100 Гц, 1 кГц, 10 кГц, 100 кГц
|
|
Размах тестового сигнала
|
2.0В, 0.3В (фиксированный)
|
| Выходное сопротивление | 1000 Ом (постоянное) |
|
Время измерения
|
0,25 с, 0,5 с, 1,0 с, 2,0 с
|
|
Сопротивление(R)
|
0.001 Ом до 20 MОм
|
|
Емкостное сопротивление(C)
|
0.01 пФ до 680 000 мкФ
|
|
Индуктивность(L)
|
0.01 мкГн до 2 кГн
|
|
Добротность (Q)
|
0,001–1000
|
|
Рассеяние (D)
|
0,001–10
|
|
Постоянное напряжение
|
-1.2 до 1.2 В (до 15В- переключатель в положении 2)
|
|
Переменное напряжение
|
|
|
Измерение частоты(F)
|
20 Гц до 5 МГц
|
|
Входное сопротивление (режимы: осциллограф,
напряжение, частота)
|
1 кОм или 10 МОм в зависимости от положения
переключателя
|
|
Сопротивление:
|
|
|
Диапазон
|
0.001 Ом - 20 MOм
|
|
Погрешность
|
<0.3% в диапазоне 5 Ом – 200 кOм
|
|
<2% в диапазоне 0.05 Ом - 10 MOм
|
|
|
Тестовая частота
|
1 кГц или измерения на постоянном токе (DCR).
|
|
Максимальное разрешение
|
0,001 Ом
|
|
Емкость:
|
|
|
Диапазон
|
0.01 пФ - 5000 мкФ (1 мкФ- 680 000 мкФ**)
|
|
Тестовая частота
|
100 Гц, 1 кГц, 10 кГц,100 кГц ;
|
|
Максимальное разрешение
|
0.001 пФ
|
|
Индуктивность:
|
|
|
Диапазон
|
0.01мкГн - 2 кГн
|
|
Тестовая частота
|
100 Гц, 1 кГц, 10 кГц, 100 кГц ;
|
|
Максимальное разрешение
|
0.001 мкГн
|
|
Постоянное напряжение:
|
|
|
Диапазон
|
- 15В...15В (-1.2В..1.2В*)
|
|
Погрешность
|
<0.5%
|
|
Максимальное разрешение (=V)
|
1 мВ (1 мкВ*)
|
|
Частота:
|
|
|
Частота:
|
С щупов: 20 Гц - 400 кГц*
|
|
С разъема зарядки: 20 Гц -15 МГц (размах сигнала 2.8-3.0В)
|
|
|
Время измерения
|
0.25 с; 0,5 с; 1 с; 2 с
|
|
Максимальное разрешение при периоде 1с
|
(Частота измеряемая/ 6 000 000)Гц
при F>600 Гц и 0,0001 Гц при F<600 Гц
|
| Отображение частоты | до 10 ГГц при применении внешнего делителя. |
|
Прорисовка переменного напряжения в виде осциллографического графика
|
|
|
Диапазон
|
5 Гц - 100 кГц*
|
|
- 15В...15В (-1.2В...1.2В*)
|
|
|
Вход
|
DC+AC
|
| Максимальная частота дискретизации | 1.5 МГц |
|
Источник питания:
|
|
| Тип батареи | Li-Pol (литий-полимерный аккумулятор)3.7В |
| Потребляемый ток | 4мА- 30 мА в зависимости от режима |
* при Rвх=1кОм.
** в режиме C+ESR.
Информация по безопасности.
Для безопасной и надежной работы прибора следуйте всем инструкциям по безопасности:
- Никогда не измеряйте емкость, индуктивность, сопротивление, диоды в схеме при поданном на нее напряжении.
- Никогда не прикладывайте напряжение более 20 В постоянного или 14 В переменного к щупами прибора в положении 2 переключателя (рис.1).
- Никогда не прикладывайте напряжение более 1,5В постоянного или 1 В переменного к щупами прибора в положении 1 переключателя.
- Никогда не измеряйте не разряженные конденсаторы.
Инструкция по работе.
Управление мультиметром.
Управление мультиметром осуществляется одним регулятором(рис.1) . В нижней части расположен переключатель расширенного диапазона измерения напряжений. Структура меню прибора практически аналогична структурам меню мобильных телефонов, то есть является многоуровневым.
Для начала работы необходимо нажать на регулятор , удерживать 0.5 сек или до включения зуммера и отпустить . Для выключения также нажать на регулятор удерживать до появления надписи “ВЫКЛЮЧЕНИЕ”. При работе на любом из режимов прибора, при нажатии на регулятор попадаем в главное меню прибора. Выбор необходимого пункта меню поворот регулятора по часовой и против . Выбор действия - кратковременно нажать на регулятор.
положение 2 положение 1 регулятор
Рис.1

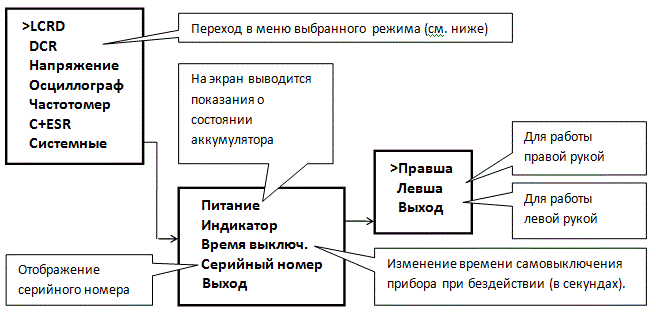

Меню
Выбор режима - кратковременно нажать на регулятор. При необходимости, удерживая регулятордо второго пика пищалки, сохраняем режим в энергонезависимой памяти. При следующем старте прибор включиться в этом режиме.
Рис.2
Режим RLCD.
В данном режиме измеряются параметры резисторов, конденсаторов, индуктивностей, диодов. Нажимаем пункт меню "Пуск". Измеряемая деталь зажимается в щупах прибора. Отображение на рис.5. Перед применением прибор необходимо прокалибровать с разомкнутыми щупами так и замкнутыми щупами. Для установки нулевых показаний поворот регулятора по часовой. Поворот регулятора против часовой изменяет частоту по кругу авто-100Гц-1кГц-10кГц (НВ-11 авто-100Гц-1кГц-10кГц-100кГц). Параметры выбираются согласно приведенной таблице (рис.3). После нажатия на пункт меню "Пуск" и удержания регулятордо второго пика пищалки, параметры режима сохраняются в энергонезависимой памяти.
Основной параметр - при установке в "авто RLC" автоматически определяется измеряемый элемент (резистор, катушка индуктивности или емкость). Возможен ручной выбор измерения одного из компонентов R,L,C. При "авто RLCD" автоматически определяется резистор, катушка индуктивности, емкость, диод.
Дополнительный параметр - выбираем дополнительный параметр для катушек и емкостей. Для катушек выводится активное сопротивление или добротность. Для конденсаторов - ESR или тангенс угла потерь.
Уровень сигнала - для более устойчивых показаний выбираем размах 2,0В. Для измерения непосредственно на платах можно выбрать 2,0В или 0,6В. Напряжение прикладывается к измеряемому элементу через резистор 1кОм.
Частота - выбор частоты тестового сигнала. В режиме "авто" прибор автоматически выбирает частоту 100Гц, 1кГц, 10кГц в зависимости от номинала и типа элемента. Возможно также и ручной выбор частоты. Более высокая частота используется для измерения мелких номиналов емкостей и катушек, также ESR . Более низкая для измерения больших номиналов емкостей и катушек. Частота 1кГц используется для измерения сопротивления резисторов. Также при выбранной частоте "авто" измерение емкостей больше 1мкФ происходит на частоте 100Гц, а ESR на частоте 10кГц (100кГц для НВ-11). При этом частота тестового сигнала на экран не выводиться (рис.7).
* НВ-11
Рис.3
Рис.5
Рис.6 Рис.7
Рис.8 Рис.9
Режим DCR.
Данный режим предназначен для измерения сопротивлений на постоянном токе и измерения утечек тока. В нижней строке отображается сопротивление подключенного элемента. В верхней - ток, проходящий через него ( рис.11 Также в данном режиме автоматически определяется полярность диода, перепад напряжения на нем в открытом состоянии, обратный ток ( рис.10). Поворот переключателя против часовой переводит в ручной режим определения полярности диода (перепад напряжения в открытом состоянии, прямой ток). Поворот переключателя против часовой (2 пика) переводит в ручной режим определения только сопротивлений. Для калибровки режима поворот регулятора по часовой с разомкнутыми и замкнутыми щупами.
Рис.10 Рис.11
Режим напряжение.
В данном режиме возможно измерение постоянного и переменного напряжения. Прибор автоматически определяется полярность постоянного напряжения. В верхней строчке дисплея по умолчанию отображается эффективное значение переменного напряжения, а при повороте регулятора против часовой - амплитудное. Для установки нулевых показаний прибор необходимо прокалибровать замкнутыми щупами при положении 1 переключателя (рис.1) - поворот регулятора по часовой .
Рис.13 Рис.14
Режим частота.
В данном режиме возможно измерение частоты, длительности импульса, скважности, периода, как с входных щупов, так и измерение с разъема (рис 23). В этом случае необходимо подавать импульсы меандр с размахом 2.8-3В. Возможно также применение внешнего делителя. Прибор будет умножать частоту на заданный коэффициент, и выводить на экран частоту до делителя. Поворот регулятора по часовой- изменяет время измерения по кругу . В режиме счетчика- обнуляет показания. В режиме длительности импульса - выбор положительного или отрицательного импульса. Поворотом переключателя против часовой - выбираем вход для измерений.
Рис.15 Рис.16
Рис.17 Рис.18
Рис.19
Режим осциллограф.(прорисовка переменного напряжения в виде осциллографического графика)
Управление : поворот против часовой (до 2 пиков) - выбор изменения T/пикс или V/дел. Поворотом по часовой (1 пик) или против (1пик) выбираем при необходимости T/пикс или V/дел. Поворот по часовой (до 2 пиков) переход в автоматический режим выбора T/пикс ( V/дел). В правой стороне экрана выводиться развертка по горизонтали (T/пикс), вертикали (V/дел) , частота сигнала, размах сигнала.
Режим "ждущий осциллограф". В режиме осциллограф нажимаем на центральную кнопку до 2 пиков. Выбираем нужный размах и развертку. Нажимаем еще раз на центр(до 2 пиков). На экране надпись"ЖДЕМ". При подаче cигнала запоминается 640 точек. Вывести на экран можно по 90 точек поворотом регулятора по часовой (1 пик) или против (1пик). Сохранение параметров T/пикс и V/дел при выходе из режима.
Рис.20
Режим С+ESR.
В этом режиме измеряется емкость электролитов и ESR . Для калибровки режима поворот регулятора по часовой с разомкнутыми и замкнутыми щупами.
Рис.22
Работа с компьютером НВ-1.
Системные и программные требования к компьютеру: Операционная система Windows XP(32бит) и выше.
Скачать инсталлятор драйверов . Распаковав архив устанавливаем драйвера (запускаем Driver_v1.0). Инсталлятор необходимо запускать от имени администратора. Соединить прибор с компьютером кабелем для связи USBmini.
Рис.23
Чтобы зайти в режим программирования (работы с компьютером) необходимо нажать на регулятор и удерживать 3-4сек до до вкл. зуммера . Отпускаем –прибор включится в режим работы с компьютером. На экран выводиться надпись режим и текущая версия загрузчика рис.25. Компьютер при первом включении распознает новое устройство (“ RLC Multimetr”). В окне установки мастера нового оборудования выбираем автоматическая установка(режим) и жмем далее. При предупреждении, что драйвер не имеет цифровой подписи или не тестировался на совместимость с Windows нажать «согласен». В панели задач во вкладке “Безопасное извлечение устройств и дисков” должно появиться наше устройство.
Если не запущена программа настройки прибора или программа, обновляющая прошивку, то прибор само выключается через 8 секунд.
Обновление прошивки:
Скачать прошивку. Распаковав архив запускаем программу (рис.24). Нажимаем кнопку “Обновление прошивки”. Мышь не двигаем и другие процессы не запускаем. Ждем окончания процесса обновления. Для выключения прибора необходимо повернуть регулятор против часовой .
Рис.24 Рис.25
Питание НВ-1.
Питается прибор от Li-Pol батареи с номинальным напряжение +3.7В. На индикаторе в левом углу в виде гальванического элемента отображается состояние батареи (рис.5). Параметры батареи напряжение и температура (рис.26) отображается при нажатии в главном меню строчки Питание (рис.2). Зарядка аккумулятора прибора производится подключением его кабелем USBmini к компьютеру (прибор в режиме измерений.). При подключении кабеля на несколько секунд появиться надпись ЗАРЯДКА и при работе прибора гальванический элемент будет моргать. По окончании зарядки появится надпись БАТАРЕЯ ЗАРЯЖЕНА и прибор выключится.
Рис.26
Работа с компьютером НВ-10, НВ-11.
Системные и программные требования к компьютеру: Операционная система Windows XP и выше. Соединить прибор с компьютером кабелем для связи USBmini. Чтобы зайти в режим программирования (работы с компьютером) необходимо нажать на регулятор и удерживать 4-6сек до второго пика зуммера . Отпускаем – прибор включится в режим работы с компьютером. Компьютер при первом включении распознает новое устройство “Устройство ввода” или "HID совместимое устройство". В окне установки мастера нового оборудования выбираем автоматическая установка(режим) и жмем далее..далее. Если прибор не подключен к компьютеру кабелем , то прибор само выключается через 8 секунд.
Обновление прошивки:
Скачать прошивку . Распаковав архив запускаем программу . Нажимаем кнопку “Обновление прошивки”. Ждем окончания процесса обновления. Для выключения прибора необходимо повернуть регулятор против часовой или отсоединить от компьютера.
Питание НВ-10, НВ-11.
Питается прибор от Li-Pol батареи с номинальным напряжение +3.7В. В левом углу индикатора, в виде гальванического элемента, отображается состояние батареи (рис.5). Напряжениебатареи отображается при нажатии в главном меню строчки Питание(рис.2). Зарядка аккумулятора прибора производится подключением его кабелем USBmini к компьютеру или источнику напряжения 5В. При этом загорается подсветка индикатора. По завершении зарядки подсветка индикатора выключится.
