Голосование

Приставка КЗ витков

заработала сразу
14 (66.7%)
заработала после танцев с бубном
6 (28.6%)
не заработала совсем
1 (4.8%)
не нужна
0 (0%)

Проголосовало пользователей: 21

Автор Тема: Приставка для определения КЗ витков в дросселях  (Прочитано 39479 раз)

Оффлайн saifullin

  • Постоялец
  • ***
  • Сообщений: 61
« Последнее редактирование: 13 Май 2013, 19:04:13 от bob1 »

Оффлайн bob1

  • Разработчик
  • Ветеран
  • *****
  • Сообщений: 845

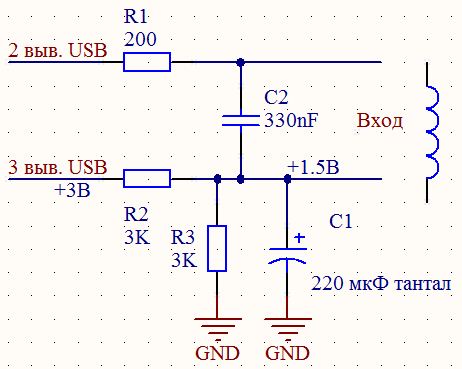

Для прибора добавлена приставка для измерения КЗ витков в трансах и дросселях.

Выбор функции добавлен в меню частотомер.
Настройка. Подключаем выводы приставки к дросселю и добиваемся максимальных показаний на экране подбором резистора 3к(любого).
Работа. Исправный дроссель - показания 5 и выше. Неисправный с замкнутым хотя бы 1 витком меньше 4.
На фото  макетка и проверяемый транс. После замыкания искусственного КЗ витка показания падают до 3.






« Последнее редактирование: 20 Май 2013, 11:53:13 от bob1 »

Оффлайн panov-omsk

  • Новичок
  • *
  • Сообщений: 1
подскажите - для НВ-10  в какой версии прошивки будет или есть функция кз витков?

Оффлайн bob1

  • Разработчик
  • Ветеран
  • *****
  • Сообщений: 845
подскажите - для НВ-10  в какой версии прошивки будет или есть функция кз витков?
На фото НВ-10 :D. Пока вопрос открыт....требуется разборка прибора :(. Установка дополнительных элементов...
Материал выложу в ближайшие дни.

Оффлайн bob1

  • Разработчик
  • Ветеран
  • *****
  • Сообщений: 845
Прошивки для НВ-10 и НВ-1 на сайте.
Для НВ-10 необходима установка дополнительного резистора R32 на 18к.

Оффлайн Dmitry

  • Новичок
  • *
  • Сообщений: 11
Критичен ли номинал резистора 18к

Оффлайн emdor

  • Пользователь
  • **
  • Сообщений: 39
хотел уточнить, для НВ-1 в приборе, я так понял все оставить без изменения (резистор 18к)?
в приставке подбирать резистор 3к входной или шунтирующий в землю (их там 2 по вашей схеме) ?
в настройке подбирать резистор на максимальное значение свыше 5 или конкретно переменным настроить до 10 значение, а затем поставить резистор такой

Оффлайн bob1

  • Разработчик
  • Ветеран
  • *****
  • Сообщений: 845
Критичен ли номинал резистора 18к
Не критичен. 15к-24к можно ставить.

Оффлайн bob1

  • Разработчик
  • Ветеран
  • *****
  • Сообщений: 845
хотел уточнить, для НВ-1 в приборе, я так понял все оставить без изменения (резистор 18к)?
Схемы у приборов разные!! В НВ-1 разбирать не надо...оставить без изменения.
в приставке подбирать резистор 3к входной или шунтирующий в землю (их там 2 по вашей схеме) ?
Любой.
в настройке подбирать резистор на максимальное значение свыше 5 или конкретно переменным настроить до 10 значение, а затем поставить резистор такой
Однозначно сказать трудно. Зависит от добротности дросселя. Значений 8-12 достаточно.

Оффлайн emdor

  • Пользователь
  • **
  • Сообщений: 39
еще 1 вопрос)))) нантал 220 мкф плюс на 3 ногу юсб, я так понял должно быть как можно меньше esr или играть потом танцем с бубном с 3к резистором)))

Оффлайн bob1

  • Разработчик
  • Ветеран
  • *****
  • Сообщений: 845
еще 1 вопрос)))) нантал 220 мкф плюс на 3 ногу юсб, я так понял должно быть как можно меньше esr или играть потом танцем с бубном с 3к резистором)))
Минус 220мкф к земле. Да esr по меньше.  На 3 выводе постоянно весит +3В. 3к резисторами нужно сделать рабочую точку(+1.5В) для аналогового компаратора(AC). На втором выводе AC тоже около 1.5В(величина зависит от камня).

Оффлайн emdor

  • Пользователь
  • **
  • Сообщений: 39
спасибо все понял и уже работает, тантал поставил  с esr 0.023, правда хорошо вы написали по поводу 1.5 вольт, я резисторы в начале 1% 3к поставил, у меня дроссель 26 показывал вместо 8-12 )))))) может это и к лучшему))))))

Оффлайн emdor

  • Пользователь
  • **
  • Сообщений: 39
вот мой вариант насадки,пока еще 1.5 вольта на 3 ноге не настраивал, а оно мне надо )))))))))

Оффлайн bob1

  • Разработчик
  • Ветеран
  • *****
  • Сообщений: 845
пока еще 1.5 вольта на 3 ноге не настраивал
1.5В это -+10%. Настраивать точно на 1.5В не надо. ;).

Оффлайн saifullin

  • Постоялец
  • ***
  • Сообщений: 61
Внчале Win7 64 мозг поел. Но его усмирил (F8, gpedit.msc).

Прошился 1.6h- прибор не мерит в реж. RLC. Пункта изм. КЗ витков не нашёл.
Прошился 1.6h-добрался до топика чтобы узнать как включить этот режим.

Не заработало. Нашёл сгоревший резюк! Заменил на 3к3 (уже потом заметил).
 Перебрал кучу вариантов ног мини ЮСБ. Померил на плате пинцета напруги. Два объединённых=0, след=3в,след=0в, последний =+3.6в. На вых. вилки 3-и вольта не вышли=). В результате запитал от 3.6в, а мериющий щуп сидит на втором справа (если поставить пинцет вверх дисплеем перед собой и не вверх кармашками, воткнуть вилку и открыть её крышку).
       Проверил на первичке трансике БП АТХ. Добротность (аль колебаний) показало 24. Искусств. кз виток из тонкого провода снижает до 3-х. Из толстого и того меньше. На вторичку не работает. Но это объяснимо. Индуктивность низкая. Чтобы его проверить, надо выпаивать из платы. Оловоотсос Вам в помощь.
       Кап применил обычный (показалось что нет надобности изголяться). От печатки до вилки и щупов  по 10см провода. Уберите мой ответ в голосовании.
Усё. День прожит не зря.
С ув.,Айрат.
